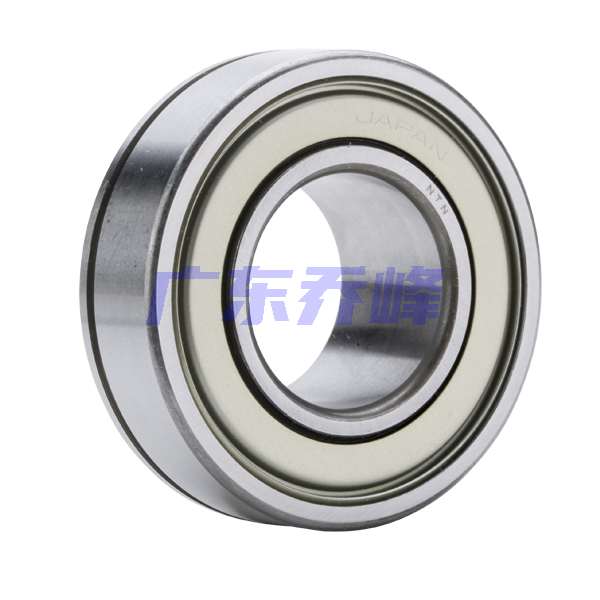

NTN ALS205-100N轴承代号说明
A
L
S
2
0
5
-
1
0
0
N
AL：窄内圈
S：圆柱外圈
2：系列：轻型承重
05：内径系列：25 mm 系列
-：内径分隔符
100：内径：1 in
N：带止动槽
AL：
窄内圈
S：
圆柱外圈
2：
系列：轻型承重
05：
内径系列：25 mm 系列
-：
内径分隔符
100：
内径：1 in
N：
带止动槽
NTN ALS205-100N轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 无 |
| 润滑方式 | 不可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1750 lbf 7800 N 7.80 kN |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 重量 | 0.072 lb 0.158 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN ALS205-100N轴承尺寸规格
| 外球面轴承 - 圆柱内径，带止动环槽 - 尺寸 | |
| d | 1.0000 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 0.8465 in 21.500 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| S | 0.2953 in 7.500 mm |
NTN ALS205-100N轴承尺寸图
