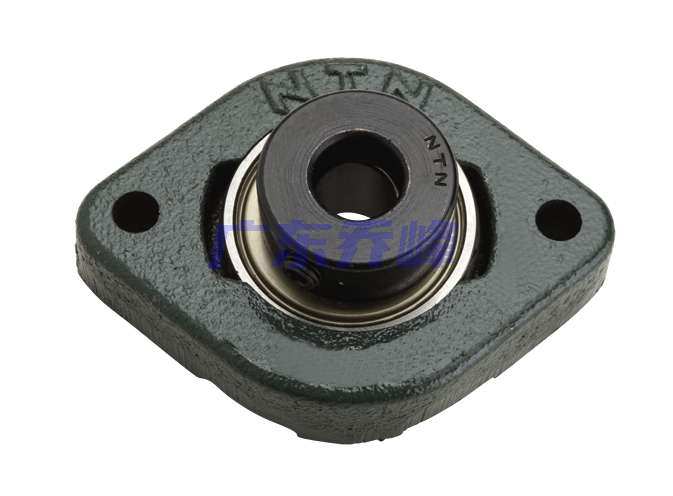

NTN AELFD206-101轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | AEL206-101 |
| 轴承座型号 | FD206 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 极限转速 | 4900转/分钟 |
| 重量 | 1.800 lb 0.816 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN AELFD206-101轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，铸造外壳，带偏心锁紧套，AELFD型 - 尺寸 | |
| d | 1.0625 in 26.988 mm |
| H | 4.4375 in 113.0 mm |
| L | 3.3125 in 84.0 mm |
| J | 3.5469 in 90.0 mm |
| A | 0.8125 in 21.0 mm |
| A0 | 1.5312 in 38.700 mm |
| A2 | 0.4688 in 12.0 mm |
| N | 0.4688 in 12.0 mm |
| B1 | 1.4055 in 35.700 mm |
| S | 0.3543 in 9.000 mm |
NTN AELFD206-101轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AELFD206-101轴承（二维剖面图）
NTN AELFD206-101轴承（二维前视图）

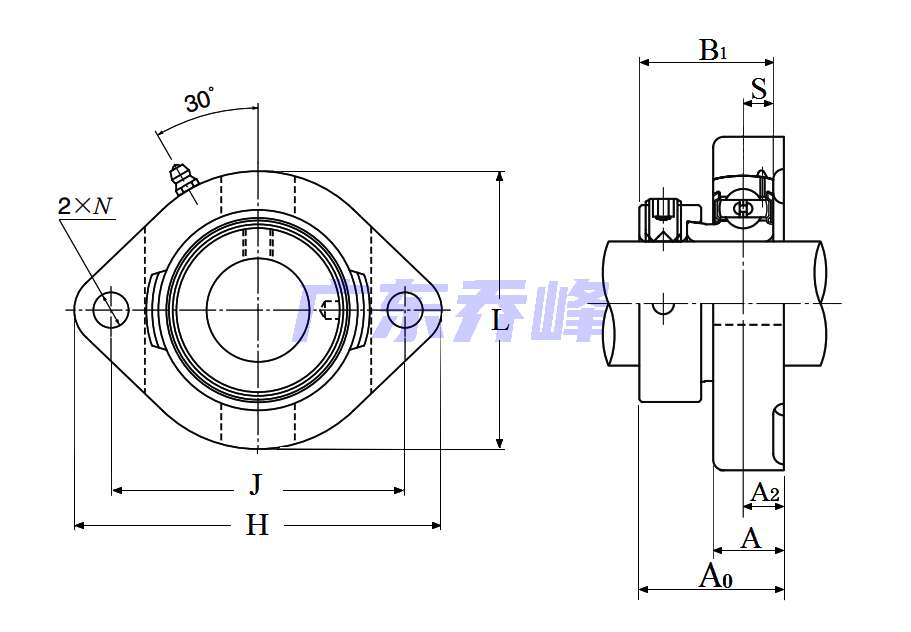

NTN AELFD206-101轴承尺寸图
NTN AELFD206-101轴承同尺寸型号
| JELFD206-101 | 详细尺寸，d：26.988mm，h：113.00000mm，b：21.000mm，j：90.000mm，r：84.000mm |
| AELFD206-101 | 详细尺寸，d：26.988mm，h：113.00000mm，b：21.000mm，j：90.000mm，r：84.000mm |
| ASFD206-101 | 详细尺寸，d：26.988mm，h：113.00000mm，b：21.000mm，j：90.000mm，r：84.000mm |
| 共计找到3条记录 | |
NTN AELFD206-101轴承相关配件/适用型号
| AEL206-101 | 详细尺寸，d：26.988mm，dD：62.000mm，c：16.000mm，b：35.700mm，r：1.000mm |
