NTN 63308LLBC3轴承代号说明
6
3
3
0
8
L
L
B
C
3
6：深沟球轴承
33：尺寸系列：33系列
08：内径：40 mm
LLB：双面非接触式密封
C3：C3游隙
6：
深沟球轴承
33：
尺寸系列：33系列
08：
内径：40 mm
LLB：
双面非接触式密封
C3：
C3游隙
NTN 63308LLBC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 7800转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 13.2 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 5400 lbf 24000 N 24.00 kN |
| 基本额定动载荷 | 10110 lbf 45000 N 45.00 kN |
| 附件 | 双面密封 |
| 重量 | 2.183 lb 0.990 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 63308LLBC3轴承尺寸规格
| 单列深沟球轴承 - 双面密封（非接触式橡胶密封） - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 1.4370 in 36.500 mm |
| r | 0.0591 in 1.500 mm |
| da min | 1.8898 in 48.000 mm |
| Da max | 3.2283 in 82.000 mm |
NTN 63308LLBC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

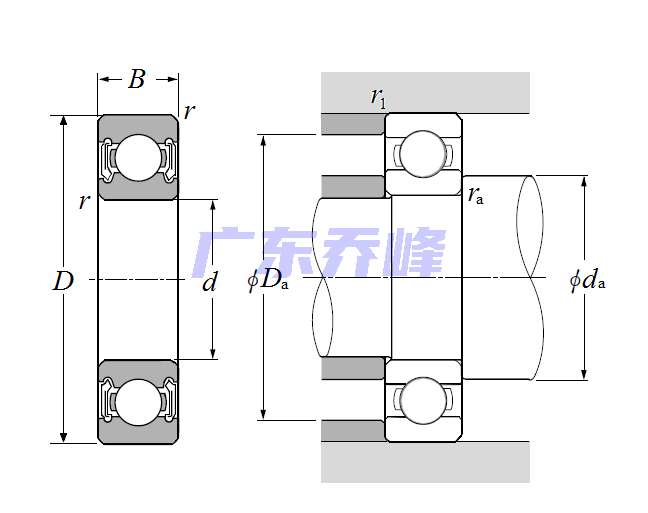

NTN 63308LLBC3轴承（二维剖面图）
NTN 63308LLBC3轴承尺寸图
