NTN 6311LLBN轴承代号说明
6
3
1
1
L
L
B
N
6：深沟球轴承
3：尺寸系列：03系列
11：内径：55 mm
LLB：双面非接触式密封
N：带止动槽
6：
深沟球轴承
3：
尺寸系列：03系列
11：
内径：55 mm
LLB：
双面非接触式密封
N：
带止动槽
NTN 6311LLBN轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5800转/分钟 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.2 |
| 径向游隙 | CN |
| 基本额定静载荷 | 10100 lbf 45000 N 45.00 kN |
| 基本额定动载荷 | 17810 lbf 79500 N 79.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6311LLBN轴承尺寸规格
| 单列深沟球轴承 - 双面密封（非接触式橡胶密封），带止动环槽 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 4.7244 in 120.000 mm |
| B | 1.1417 in 29.000 mm |
| D1 | 4.5358 in 115.210 mm |
| a | 0.1598 in 4.060 mm |
| b | 0.1220 in 3.100 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.5197 in 64.000 mm |
| da max | 2.9134 in 74.000 mm |
| Da max | 4.3701 in 111.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN 6311LLBN轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

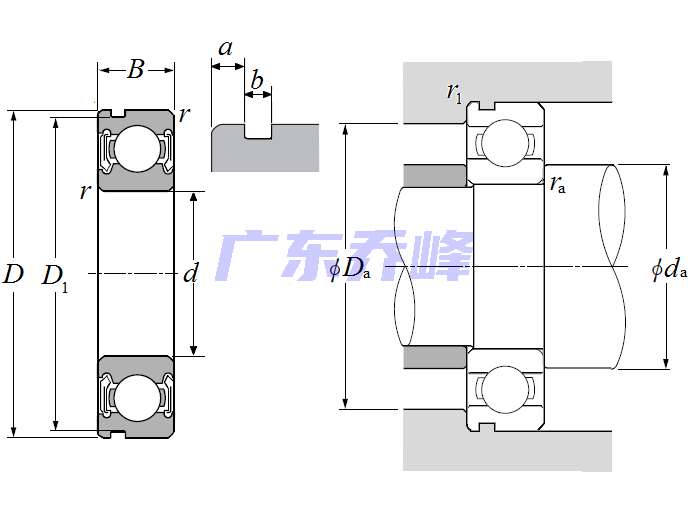

NTN 6311LLBN轴承（二维剖面图）
NTN 6311LLBN轴承尺寸图
