NTN 6307HT200轴承代号说明
6
3
0
7
H
T
2
0
0
6：深沟球轴承
3：尺寸系列：03系列
07：内径：35 mm
HT200：200 °C 高温轴承，带氟化密封件（FKM）或钢制尘盖
6：
深沟球轴承
3：
尺寸系列：03系列
07：
内径：35 mm
HT200：
200 °C 高温轴承，带氟化密封件（FKM）或钢制尘盖
NTN 6307HT200轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5300转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 氟橡胶 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 13.1 |
| 径向游隙 | C4 |
| 基本额定静载荷 | 4300 lbf 19100 N 19.10 kN |
| 基本额定动载荷 | 8310 lbf 37000 N 37.00 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 6307HT200轴承尺寸规格

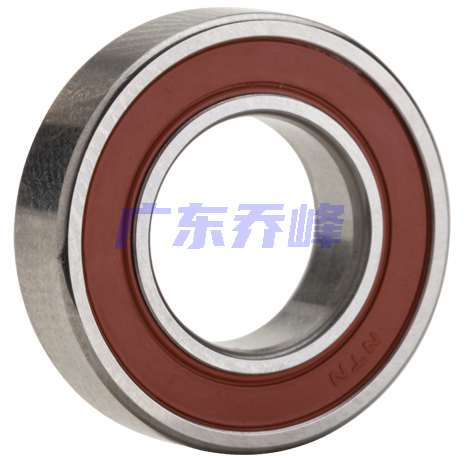

| 单列深沟球轴承，Topline系列 - 双面密封 （接触式氟橡胶密封） - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.8268 in 21.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.6929 in 43.000 mm |
| da max | 1.8504 in 47.000 mm |
| Da max | 2.8346 in 72.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 6307HT200轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 6307HT200轴承（二维剖面图）
NTN 6307HT200轴承尺寸图
