NTN 5S-AC-6207M8LLBC3#01轴承代号说明
5
S
-
A
C
-
6
2
0
7
M
8
L
L
B
C
3
#
0
1
5S-：陶瓷球轴承
AC-：防蠕变轴承
6：深沟球轴承
2：尺寸系列：02系列
07：内径：35 mm
M8：SNR 黄铜保持架
LLB：双面非接触式密封
C3：C3游隙
#01：无意义后缀
5S-：
陶瓷球轴承
AC-：
防蠕变轴承
6：
深沟球轴承
2：
尺寸系列：02系列
07：
内径：35 mm
M8：
SNR 黄铜保持架
LLB：
双面非接触式密封
C3：
C3游隙
#01：
无意义后缀
NTN 5S-AC-6207M8LLBC3#01轴承技术规格
| 类型 | 滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 铆接钢 |
| 保持架材质 | Zinc Plated |
| 极限转速-脂润滑 | 9800转/分钟 |
| 精度 | P5 |
| 结构 | 单列 |
| 系数 | 13.8 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 3440 lbf 15300 N 15.30 kN |
| 基本额定动载荷 | 6380 lbf 28400 N 28.40 kN |
| 附件 | 双面密封 |
| 重量 | 0.562 lb 0.255 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-AC-6207M8LLBC3#01轴承尺寸规格
| AC轴承 - 双面密封（非接触式橡胶密封） - 尺寸 | |
| d | 1.3779 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.6693 in 17.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 1.6339 in 41.500 mm |
| da max | 1.7716 in 45.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0433 in 1.100 mm |
NTN 5S-AC-6207M8LLBC3#01轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

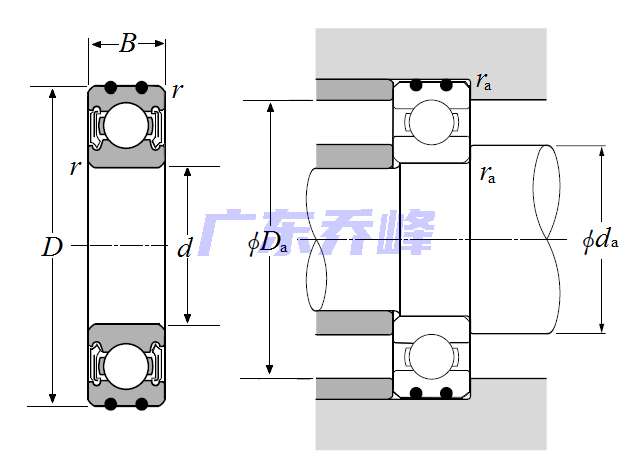

NTN 5S-AC-6207M8LLBC3#01轴承（二维剖面图）
NTN 5S-AC-6207M8LLBC3#01轴承尺寸图
