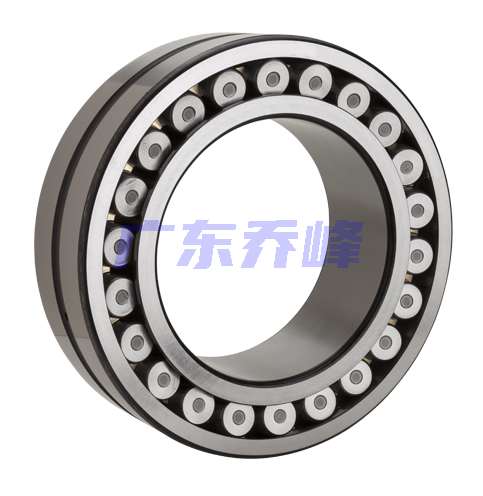

NTN 22312EAD1C3H2000轴承代号说明
2
2
3
1
2
E
A
D
1
C
3
H
2
0
0
0
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
12：内径：60 mm
EA：EA型，带压制钢保持架，高载荷
D1：外圈润滑油槽油孔
C3：C3游隙
H2000：高转速离心机用
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
12：
内径：60 mm
EA：
EA型，带压制钢保持架，高载荷
D1：
外圈润滑油槽油孔
C3：
C3游隙
H2000：
高转速离心机用
NTN 22312EAD1C3H2000轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| e | 0.35 |
| Y1 | 1.95 |
| Y2 | 2.90 |
| Y0 | 1.91 |
| 系列 | 223 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 71500 lbf 319000 N 319.00 kN |
| 基本额定动载荷 | 76500 lbf 340000 N 340.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22312EAD1C3H2000轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，223系列 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 1.8110 in 46.000 mm |
| d1 | 2.9528 in 75.000 mm |
| D1 | 4.4488 in 113.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.3543 in 9.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 2.8346 in 72.000 mm |
| Da max | 4.6457 in 118.000 mm |
| ras max | 0.0827 in 2.100 mm |
NTN 22312EAD1C3H2000轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 22312EAD1C3H2000轴承（二维前视图）

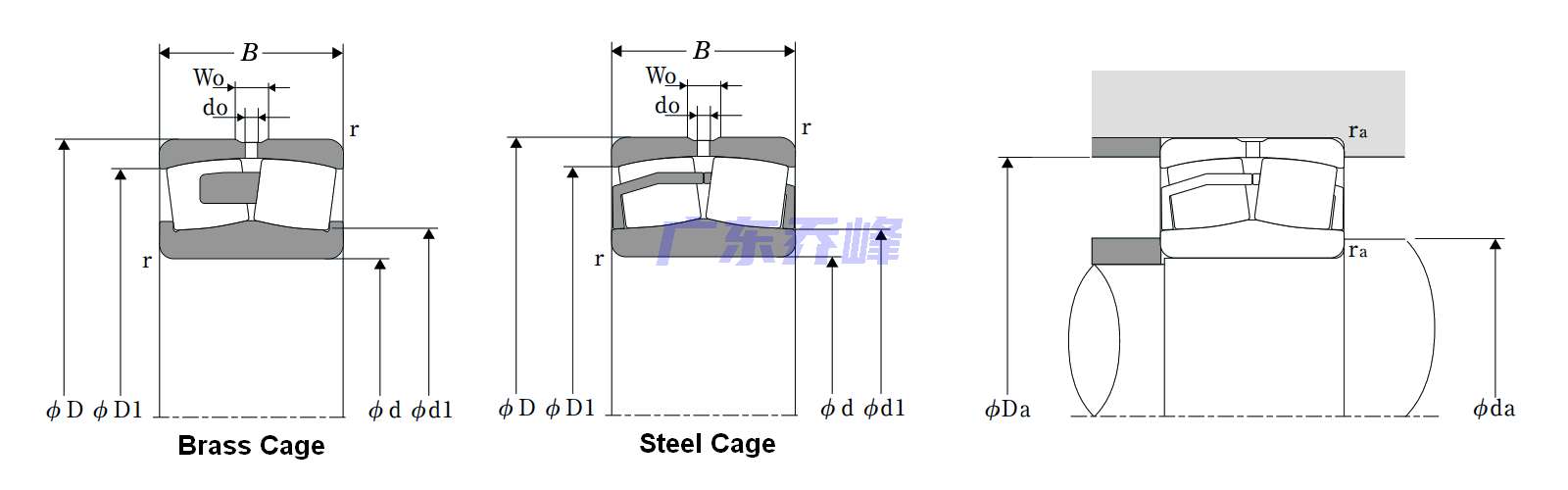

NTN 22312EAD1C3H2000轴承尺寸图
