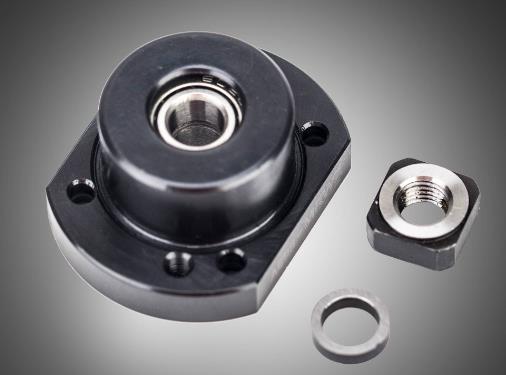

NSK WBK20DF-31H H 5轴承代号说明
W
B
K
2
0
D
F
-
3
1
H
-
H
-
5
WBK：高载荷、机床用滚珠丝杠支撑单元
20：轴承内径：20mm
DF：双列面对面（><）配对
-31：圆形（大负载用）
H：高转速型
-H：产地：昆山
-5：商业包装，蓝色纸盒单个包装
WBK：
高载荷、机床用滚珠丝杠支撑单元
20：
轴承内径：20mm
DF：
双列面对面（><）配对
-31：
圆形（大负载用）
H：
高转速型
-H：
产地：昆山
-5：
商业包装，蓝色纸盒单个包装
NSK WBK20DF-31H H 5轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 20 |
| 总外径 | D1 | 106 |
| 总厚度 | L | 60 |
| D | 70 | |
| D2 | 72 | |
| L1 | 32 | |
| L2 | 15 | |
| A | 80 | |
| W | 88 | |
| X | 9 | |
| Y | 14 | |
| Z | 8.5 | |
| d1 | 45 | |
| L | 3 | |
| V | 58 | |
| P | M5 | |
| Q | 10 | |
| 锁紧螺母尺寸 | M | M20x1.0 |
| 锁紧螺母尺寸 | H | 36 |
| 锁紧螺母尺寸 | D3 | 40 |
| 锁紧螺母尺寸 | L3 | 18 |
| 支撑单元安装部位 | d | 20 |
| 支撑单元安装部位 | L4 | 81 |
| 支撑单元安装部位 | L5 | 23 |
| 基本额定载荷（kN） | ||
| 基本额定静载荷 | Coa | 23000 |
| 极限轴向静载荷 | 26600 | |
| 允许轴向静载荷 | 18620 | |
| 极限转速（min-1） | ||
| 脂润滑 | 6900 | |
| 其他参数 | ||
| 预紧力（N） | 1450 | |
| 轴向刚度（N/μm） | 630 | |
| 起动力矩（N·m） | 14 | |
| 螺母锁紧力矩参考值（N·cm） | 4500 | |
| 质量（kg）（参考值） | 1.9 | |
