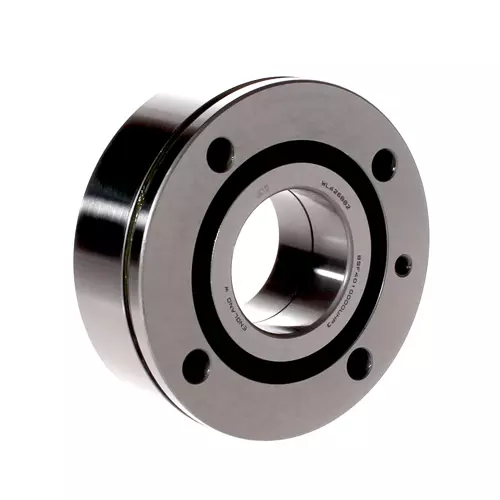

NSK BSF40100DDUHP2BDT轴承代号说明
B
S
F
4
0
1
0
0
D
D
U
H
P
2
B
D
T
BSF：滚珠丝杠支撑用外圈一体式双列角接触球轴承单元，带螺栓安装孔
40：内径：40mm
100：外径：100mm
DDU：双面带三重接触式橡胶密封
H：重预紧
P2B：专用精度，旋转精度 ISO 2级，其他为特殊级
DT：双列串联（<<）配对
BSF：
滚珠丝杠支撑用外圈一体式双列角接触球轴承单元，带螺栓安装孔
40：
内径：40mm
100：
外径：100mm
DDU：
双面带三重接触式橡胶密封
H：
重预紧
P2B：
专用精度，旋转精度 ISO 2级，其他为特殊级
DT：
双列串联（<<）配对
NSK BSF40100DDUHP2BDT轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 40 |
| 外径 | D | 100 |
| 厚度 | 68 | |
| rmin | 0.6 | |
| r1 min | 0.6 | |
| d1 | 55.1 | |
| D1 | 67.2 | |
| J | 80 | |
| d2 | 8.8 | |
| l | 59 | |
| b | 3 | |
| t | 8x45° | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 72 |
| 基本额定静载荷 | Coa | 176 |
| 极限轴向静载荷 | 117 | |
| 允许轴向静载荷 | 81.9 | |
| 极限转速（min-1） | ||
| 脂润滑 | 3500 | |
| 其他参数 | ||
| 预紧力（N） | - | |
| 轴向刚度（N/μm） | 1850 | |
| 起动力矩（N·m） | 0.49 | |
| 螺母锁紧力推荐值（N） | 14100 | |
| 形式 | I | |
| 螺栓公称型号 | M8 | |
| 螺栓数量 | 7 | |
| 质量（kg）（参考值） | 2.88 | |
