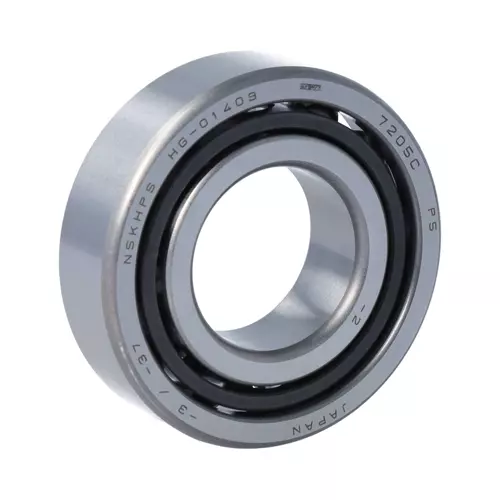

NSK 7205CTYNSULP5 Q轴承代号说明
7
2
0
5
C
T
Y
N
S
U
L
P
5
-
Q
7：角接触球轴承
2：尺寸系列：02系列
05：内径代号，内径：25 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
L：轻预紧
P5：ISO 5级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
2：
尺寸系列：02系列
05：
内径代号，内径：25 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
L：
轻预紧
P5：
ISO 5级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 7205CTYNSULP5 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 25 |
| 外径 | D | 52 |
| 厚度 | B | 15 |
| 作用点位置 | a | 12.7 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 31 | |
| Da max | 46 | |
| Db max | 47 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 17.4 |
| 基本额定静载荷 | Cor | 10.2 |
| 极限轴向载荷 | 7.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 29900 | |
| 油润滑 - 单列、无预紧 | 45500 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 22425 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 34125 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14 |
| 质量（参考值） | 0.127 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：82 N。三列使用时，预紧力为：111.52 N。四列使用时，预紧力为：164 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：36 N/μm。三列使用时，轴向刚度为：53.28 N/μm。四列使用时，轴向刚度为：72 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -4μm | |
