MCGILL FCFE2-1/2轴承代号说明
F
C
F
E
2
-
1
/
2
F：外圈带法兰
CF：Cam Follower，螺栓滚轮轴承
E：带偏心衬套（仅限标准螺柱）
2-1/2：公称轴承外径：2-1/2 in
F：
外圈带法兰
CF：
Cam Follower，螺栓滚轮轴承
E：
带偏心衬套（仅限标准螺柱）
2-1/2：
公称轴承外径：2-1/2 in

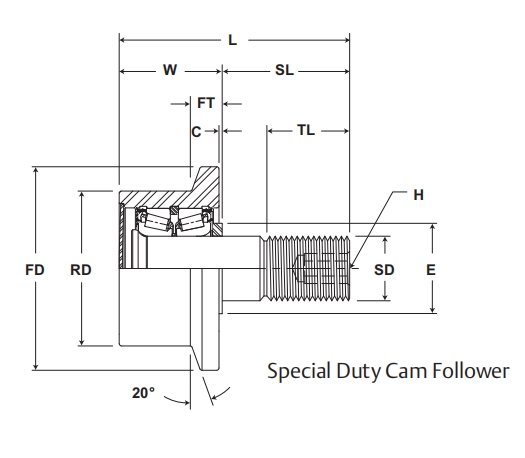

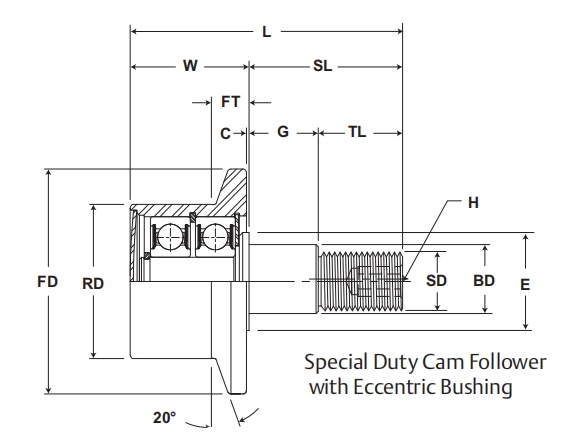

MCGILL FCFE2-1/2轴承尺寸、参数与图纸
| 基本尺寸 (in) | |
| 凸轮外径 RD | 2.5 |
| 凸轮宽度 W | 1.688 |
| 法兰外径 FD | 3.19 |
| 法兰宽度 FD | 0.59 |
| 螺柱直径 SD | 1 |
| 螺柱直径公差 | +0/-0.001 |
| 螺柱长度 SL | 2.25 |
| 端板加长件 C | 0.06 |
| 螺纹长度 TL | 1.5 |
| 螺栓滚轮总长度 L | 3.94 |
| 安装尺寸 (in) | |
| 六角孔径 H | 0.44 |
| 最小凸台直径 E | 1.25 |
| 壳体孔径 | 1.378 |
| 壳体孔径公差 | ±.0002 |
| 其他参数 | |
| 滚动体类型 | 滚珠 |

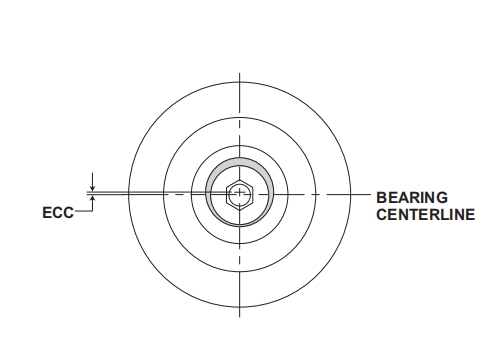

| 偏心尺寸 ECC | 0.03 |
| 偏心尺寸 G | 1.105 |
| 偏心尺寸 BD | 1.375 |
| 螺纹类型 | 1-14 |
| 夹紧力矩 N·m | 2240 |
| 重量（lb） | |
| 2.75 | |
| 载荷（lb） | |
| 滚轮动载荷 | 5120 |
| 滚轮动态推力载荷 | 2680 |
| 滚轮静载荷 | 3120 |
