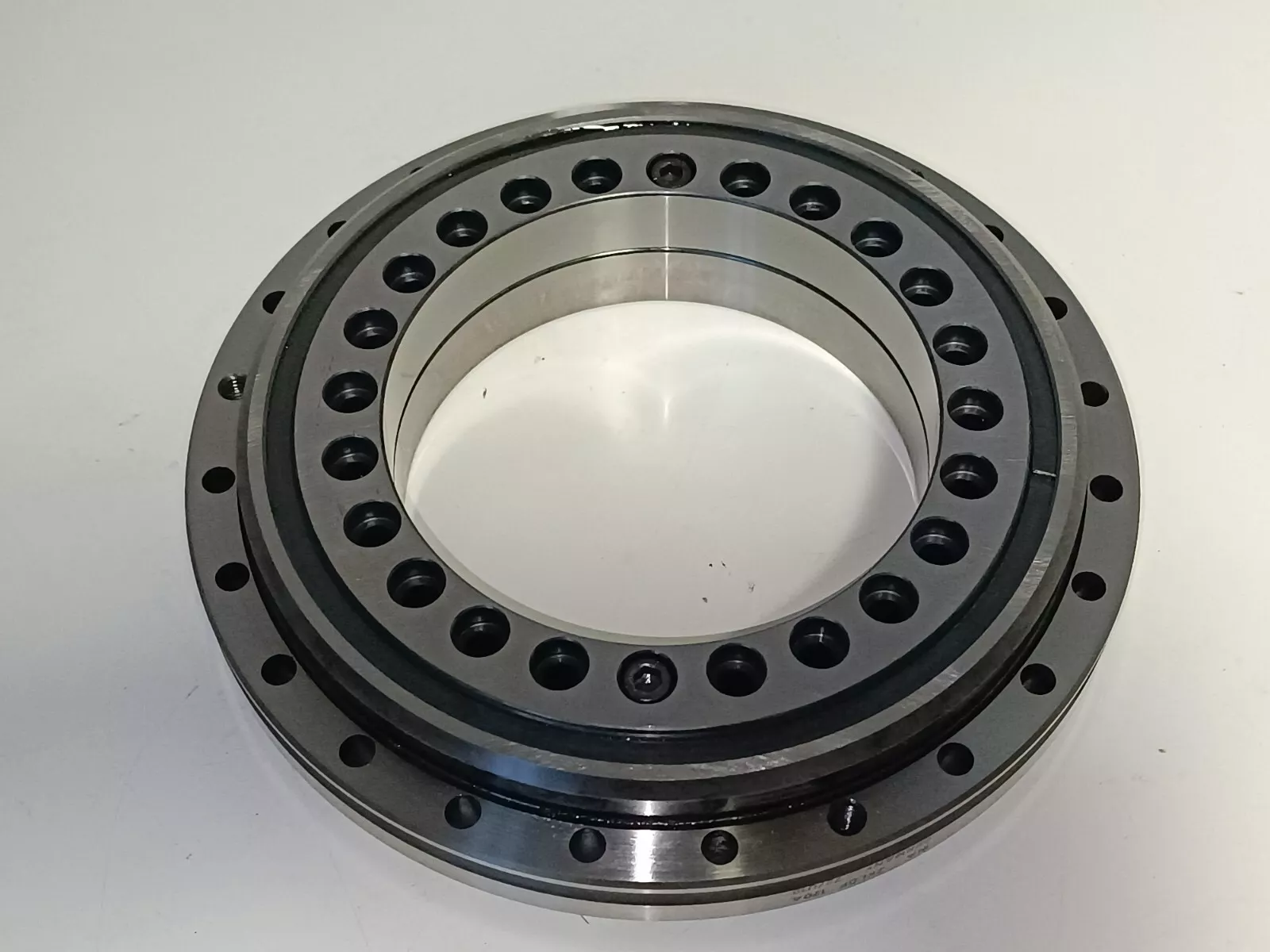

INA ZKLDF120轴承代号说明
Z
K
L
D
F
1
2
0
ZKLDF：螺栓安装双向推力角接触球轴承（转台轴承）
120：内径代号，内径：120 mm
ZKLDF：
螺栓安装双向推力角接触球轴承（转台轴承）
120：
内径代号，内径：120 mm
INA ZKLDF120轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.01 mm | 内径下公差 | |
| D | 210 mm | 法兰直径 |
| 0 mm | 法兰直径上公差 | |
| -0.015 mm | 法兰直径下公差 | |
| H | 40 mm | 高度 |
| nG | 4,300 1/min | 极限转速 |
| Ca | 76,000 N | 基本额定动载荷，轴向 |
| C0a | 315,000 N | 基本额定静载荷，轴向 |
| Cua | 11,500 N | 极限疲劳载荷，轴向 |
| 4.81 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 26 mm | 接触面外圈高度 |
| 0.175 mm | 接触面外圆高度H1上公差 | |
| -0.175 mm | 接触面外圆高度H1下公差 | |
| D1 | 185 mm | 外径 D1 |
| D2 | 159 mm | 内圈挡边直径 |
| D3 | 181 mm | 外径 D3 |
| t1 | 3 µm | 轴向和径向跳动，测量标准；在安装的轴承上测量，具有理想的相邻结构。 |
| 安装参数 | ||
| J | 135 mm | 内圈固定孔节圆直径 |
| J1 | 195 mm | 外圈固定孔节圆直径 |
| d1 | 7 mm | 内圈固定孔直径 |
| d2 | 11 mm | 固定孔的沉头孔径 |
| a | 6.2 mm | 固定孔的沉头孔深度 |
| 22 | 内圈固定孔数量 | |
| d3 | 7 mm | 外圈固定孔直径 |
| 21 | 外圈固定孔数量 | |
| n | 24 | 倾斜量 |
| t | 15 ° | 倾斜分离角 |
| G | M8 | 螺纹抽汽孔 |
| 3 | 螺纹抽汽孔数量 | |
| MA | 14 Nm | 螺钉拧紧力矩 |
| 2 | 固定螺钉的数量 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,500 N/µm | 轴承轴向刚度 |
| crL | 400 N/µm | 轴承径向刚度 |
| ckL | 5,500 Nm/mrad | 轴承倾斜刚度 |
| caL | 2,500 N/µm | 滚动元件组的轴向刚度 |
| crL | 400 N/µm | 滚动元件组的径向刚度 |
| ckL | 8,000 Nm/mrad | 滚动元件组的倾斜刚度 |
INA ZKLDF120轴承后缀
| 批次 | B |
