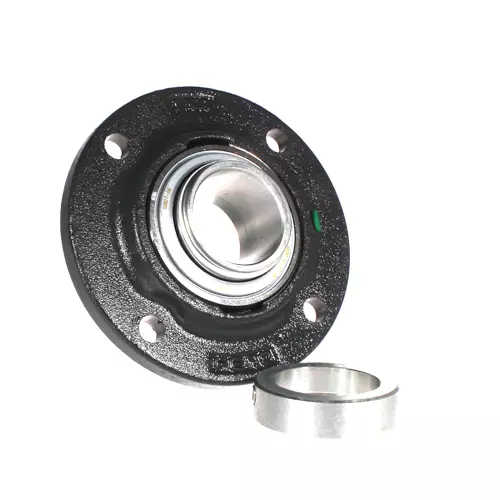

INA TFE50-XL-N-I轴承代号说明
T
F
E
5
0
-
X
L
-
N
-
I
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
FE：四螺栓法兰式圆形轴承座
50：内径代号，内径：50 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
-I：英制黄油嘴，直径 1/8 "
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
FE：
四螺栓法兰式圆形轴承座
50：
内径代号，内径：50 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
-I：
英制黄油嘴，直径 1/8 "
INA TFE50-XL-N-I轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| H | 165 mm | 法兰高度 |
| U | 50.6 mm | 单元总高度 |
| Cr | 37,500 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 1,210 N | 径向极限疲劳载荷 |
| 2.37 kg | 重量 | |
| 尺寸参数 | ||
| A | 27.5 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 12.5 mm | 滚道距离 |
| B1 | 62.8 mm | 锁环总宽度 |
| Q | Rp1/8 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 136 mm | 节圆直径（孔） |
| N | 14 mm | 固定孔 |
| T1 | 4 mm | 插口高度 |
| Z | 115 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| FE10 | 外壳 | |
| GE50-XL-KTT-B | 轴承型号 | |
| KASK10 | 保护帽 | |
INA TFE50-XL-N-I轴承后缀
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
