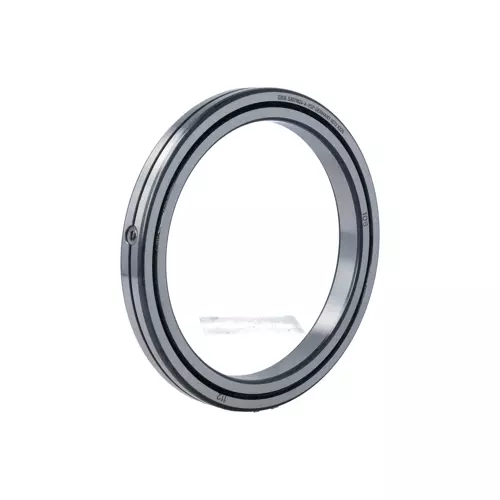

INA SX011824-A-VSP轴承代号说明
S
X
0
1
1
8
2
4
-
A
-
V
S
P
SX：交叉滚子轴承
0118：交叉滚子轴承系列
24：内径：120 mm
-A：内部设计结构优化
-VSP：用于安装YRT系列中轴向支撑的L形截面环，在YRT系列的装配中，L形截面环在其整个表面上轴向支撑，在支撑环方向上的轴向刚度作为支撑环刚度的函数而增加，倾斜刚度高达20%
SX：
交叉滚子轴承
0118：
交叉滚子轴承系列
24：
内径：120 mm
-A：
内部设计结构优化
-VSP：
用于安装YRT系列中轴向支撑的L形截面环，在YRT系列的装配中，L形截面环在其整个表面上轴向支撑，在支撑环方向上的轴向刚度作为支撑环刚度的函数而增加，倾斜刚度高达20%
INA SX011824-A-VSP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d1 | 120 mm | 孔径 |
| 0.004 | 内径上公差 | |
| -0.018 | 内径下公差 | |
| Da | 150 mm | 外径 |
| 0 | 外径上公差 | |
| -0.025 | 外径下公差 | |
| H | 16 mm | 装配式轴承高度 |
| hi | 16 mm | 内圈高度 |
| 0.06 | 宽度上公差 | |
| -0.06 | 宽度下公差 | |
| 0.698 kg | 重量 | |
| 尺寸参数 | ||
| Di | 135.6 mm | 外圈内径 |
| DM | 135 mm | 滚动体节圆直径 |
| da | 134.4 mm | 内圈外径 |
| h | 16 mm | 单个环的高度 |
| 0 | 单独内圈高度上公差 | |
| -0.01 | 单独内圈高度下公差 | |
| rmin | 1 mm | 倒角尺寸 |
| S | 1.5 mm | 润滑孔直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| 0.01 mm | 旋转精度，径向 | |
| 0.01 mm | 旋转精度，轴向 | |
| VSPmin | 0.005 mm | 最小轴承预紧 |
| VSPmax | 0.02 mm | 最大轴承预紧 |
| Ca | 39,500 N | 基本额定动载荷，轴向 |
| C0a | 140,000 N | 基本额定静载荷，轴向 |
| Cr | 28,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 69,000 N | 径向额定静载荷（仅适用于径向载荷） |
| NG oil | 565 1/min | 极限转速-油润滑-预紧 |
| NG Grease | 280 1/min | 极限转速-脂润滑-预紧 |
| 61824 | 尺寸参数与 ISO 18 系列尺寸相同 | |
INA SX011824-A-VSP轴承后缀
| VSP | 轴承标准预紧 |
