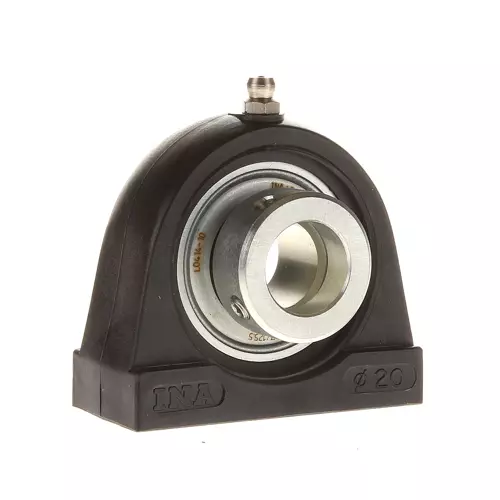

INA PSHE20-TV-FA125.5轴承代号说明
P
S
H
E
2
0
-
T
V
-
F
A
1
2
5
-
5
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
SHE：紧凑型立式轴承座
20：内径代号，内径：20 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：带Corrotect涂层，防腐蚀
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
SHE：
紧凑型立式轴承座
20：
内径代号，内径：20 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：
带Corrotect涂层，防腐蚀
INA PSHE20-TV-FA125.5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 72.8 mm | 长度 |
| H2 | 66 mm | 高度 |
| 0.3 kg | 重量 | |
| 尺寸参数 | ||
| H | 33.3 mm | 轴距 |
| A | 34.5 mm | 宽度（基座） |
| B1 | 31 mm | 锁环总宽度 |
| S | 23.5 mm | 滚道距离 |
| Q | 1/4 - 28 UNF | 连接螺纹润滑 |
| 安装参数 | ||
| J | 50.8 mm | 固定孔距 |
| 附加附件 | ||
| GEH-SHE04-TV | 外壳 | |
| GRAE20-NPP-B-FA107/125.5 | 轴承型号 | |
| KASK04-S-G | 端盖 | |
| KASK04-S-R-丁腈橡胶 | 开式保护盖 | |
INA PSHE20-TV-FA125.5轴承后缀
| 特殊材质 | TV | 塑料外壳 |
| 制造说明 | FA125.5 | 轴承带防腐涂层 |
