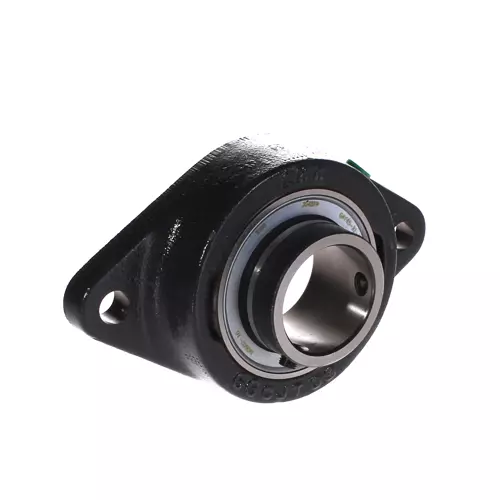

INA PCJTY45-XL-I轴承代号说明
P
C
J
T
Y
4
5
-
X
L
-
I
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
45：内径代号，内径：45 mm
-XL：X-life 长寿命轴承标记
-I：英制黄油嘴，直径 1/8 "
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
45：
内径代号，内径：45 mm
-XL：
X-life 长寿命轴承标记
-I：
英制黄油嘴，直径 1/8 "
INA PCJTY45-XL-I轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| L | 111 mm | 法兰宽度 |
| H | 180 mm | 法兰高度 |
| U | 54.5 mm | 单元总高度 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 20,400 N | 径向额定静载荷 |
| Cur | 1,060 N | 径向极限疲劳载荷 |
| 1.67 kg | 重量 | |
| 尺寸参数 | ||
| A | 35 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 24 mm | 滚道距离 |
| B | 41.5 mm | 宽度 |
| V | 111 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 148.5 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT09 | 外壳 | |
| GAY45-XL-NPP-B | 轴承型号 | |
INA PCJTY45-XL-I轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA PCJTY45轴承 | ￥303.92元 | - | 20 |
| INA PCJTY45-N轴承 | ￥309.72元 | - | 3 |
| INA PCJTY45-XL轴承，货期2-3周 | ￥364.24元 | - | 4 |
