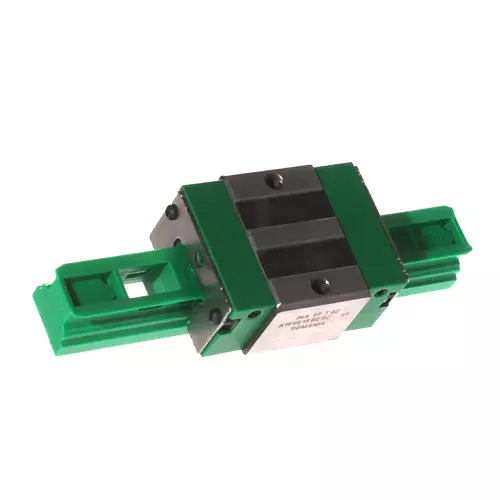

INA KWVE15-B-ESC-G2-V1轴承代号说明
K
W
V
E
1
5
-
B
-
E
S
C
-
G
2
-
V
1
KWVE：四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
15：导轨大小：15 mm
-B：系统版本 B
-ESC：窄短型滑块
-G2：精度等级 G2级
-V1：预压等级 V1级
KWVE：
四列循环滚珠滑块（与TKVD导轨组成KUVE系列成套直线导轨）
15：
导轨大小：15 mm
-B：
系统版本 B
-ESC：
窄短型滑块
-G2：
精度等级 G2级
-V1：
预压等级 V1级
INA KWVE15-B-ESC-G2-V1轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 24 mm | 系统高度 |
| B | 34 mm | 托架宽度 |
| L | 44.5 mm | 托架全长 |
| C | 4,900 N | 额定动载荷 |
| C | 8,300 N | 额定静载荷 |
| M0x | 86 Nm | 轴静态力矩额定值 X |
| M0y | 35 Nm | 轴静态力矩额定值 Y |
| M0z | 35 Nm | 轴静态力矩额定值 Z |
| 0.107 kg | 重量 | |
| 安装参数 | ||
| VMKB_065 | KWVE | 材料名称 |
| A1 | 9.5 mm | |
| JB | 26 mm | |
| b | 15 mm | 宽轨 |
| A2 | 4 mm | |
| L1 | 23.1 mm | |
| LS | 1.3 mm | |
| H1 | 4.3 mm | |
| H5 | 4.75 mm | |
| T5 | 6 mm | |
| G2 | M4 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 5 Nm | 最大拧紧力矩 |
| A3 | 4.3 mm | 润滑接头 |
| G3 | M3 | 润滑接头 |
| t G3 | 5.5 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 3.2 mm | 润滑接头 |
| G4 | M3 mm | 润滑接头 |
| t G4 | 5.5 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 15.8 mm | 润滑接头 |
INA KWVE15-B-ESC-G2-V1轴承后缀
| 尺码代码 | 15 | |
| 版本 | B | |
| 托架设计 | ESC | 膨胀设计，短而窄的托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
