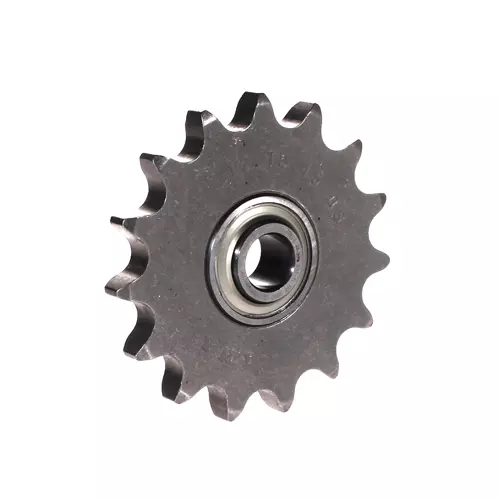

INA KSR16-L0-12-10-15-08轴承代号说明
K
S
R
1
6
-
L
0
-
1
2
-
1
0
-
1
5
-
0
8
KSR：链传动惰轮轮齿单元（惰轮链轮单元）
16：内径代号，内径：16 mm
-L0：塑料链轮
-：分隔符
12：链齿节距代码，节距：19.05mm
-：分隔符
10：链条代码（宽度指数或者相关标准）
-：分隔符
15：齿数：15个
-：分隔符
08：材质为烧结铁 C10，硬度 HB50±10
KSR：
链传动惰轮轮齿单元（惰轮链轮单元）
16：
内径代号，内径：16 mm
-L0：
塑料链轮
-：
分隔符
12：
链齿节距代码，节距：19.05mm
-：
分隔符
10：
链条代码（宽度指数或者相关标准）
-：
分隔符
15：
齿数：15个
-：
分隔符
08：
材质为烧结铁 C10，硬度 HB50±10
INA KSR16-L0-12-10-15-08轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 16.2 mm | 内径 |
| d | 0.1 mm | 上公差 |
| d | 0 mm | 下公差 |
| C1 | 10.5 mm | 链轮厚度 |
| D | 91.6 mm | 节圆直径（齿轮） |
| Dk | 99.2 mm | 叶尖直径（齿轮） |
| 0.43 kg | 重量 | |
| 尺寸参数 | ||
| C2 | 1.5 mm | 倒角宽度 |
| D | 40 mm | 外径 |
| C | 12 mm | 外圈宽度 |
| B | 18.3 mm | 带内圈 |
| 安装参数 | ||
| p | 0.75 inch | 齿 |
| z | 15 | 齿数 |
| x | ISO链 | |
| x | ANSI链 | |
