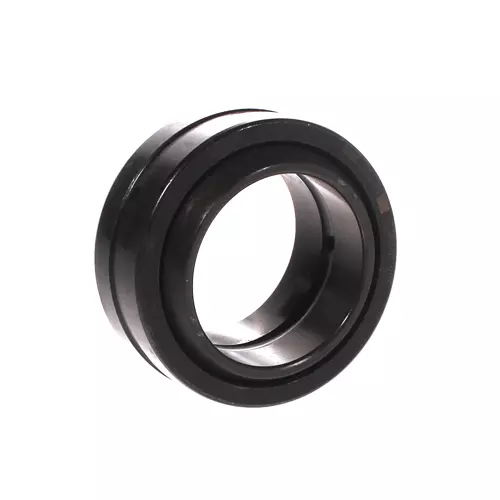

INA GE50-DO-E轴承代号说明
G
E
5
0
-
D
O
-
E
GE：向心关节轴承
50：内径代号，公称内径：50 mm，若为英制，请参见尺寸表
-DO：需维护向心关节轴承，ISO12240-1 标准
-E：经济型产品，性能标准
GE：
向心关节轴承
50：
内径代号，公称内径：50 mm，若为英制，请参见尺寸表
-DO：
需维护向心关节轴承，ISO12240-1 标准
-E：
经济型产品，性能标准
INA GE50-DO-E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 轴承内径 |
| D | 75 mm | 轴承外径 |
| B | 35 mm | 内圈宽度 |
| Cr | 157,000 N | 径向额定动载荷 |
| C0r | 785,000 N | 径向额定静载荷 |
| 0.542 kg | 重量 | |
| 尺寸参数 | ||
| C | 28 mm | 外圈宽度 |
| dK | 66 mm | 滚珠直径 |
| α | 6 ° | 倾角 |
| r1smin | 0.6 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.012 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.013 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| Gr | 0,06 - 0,12 mm | 径向游隙 |
| BUT | -0.12 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| da max | 55.9 mm | 连接测量内圈 |
| Da min | 63 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
INA GE50-DO-E轴承后缀
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
