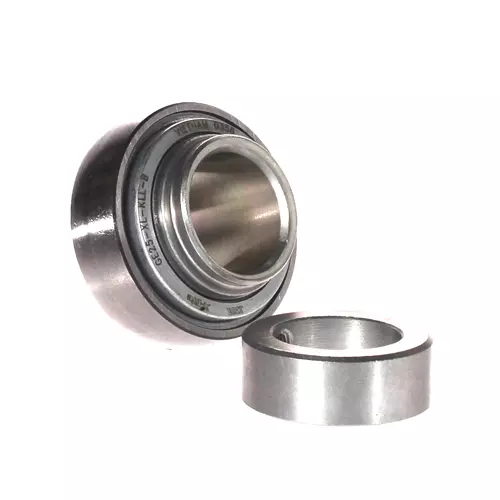

INA GE25-XL-KLL-B-FA164轴承代号说明
G
E
2
5
-
X
L
-
K
L
L
-
B
-
F
A
1
6
4
G：带润滑孔的外球面球轴承
E：公制尺寸
25：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-KLL：两侧有迷宫式密封（L 型密封）
-B：球面外圈
-FA164：耐高温设计，最高工作温度+250°C
G：
带润滑孔的外球面球轴承
E：
公制尺寸
25：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-KLL：
两侧有迷宫式密封（L 型密封）
-B：
球面外圈
-FA164：
耐高温设计，最高工作温度+250°C
INA GE25-XL-KLL-B-FA164轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| DSP | 52 mm | 外径 |
| B | 34.9 mm | 宽度 |
| B1 | 44.5 mm | 锁环总宽度 |
| nG Grease | 16,700 1/min | 极限转速-脂润滑 |
| Cr | 14,000 N | 径向额定动载荷 |
| C0r | 7,800 N | 径向额定静载荷 |
| Cur | 335 N | 径向极限疲劳载荷 |
| 0.25 kg | 重量 | |
| 尺寸参数 | ||
| C | 15 mm | 外圈宽度 |
| C2 | 20.2 mm | 密封总宽度 |
| S | 17.5 mm | 滚道距离 |
| d1 | 33.8 mm | 内圈挡边直径 |
| D1 | 42.5 mm | 密封件外径 |
| Ca | 4.1 mm | 到润滑孔的距离 |
| d3 | 37.5 mm | 外圈锁环/锁紧螺母 |
| W | 3 | 单元宽度 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
INA GE25-XL-KLL-B-FA164轴承后缀
| 密封 | KLL | 两侧迷宫密封 |
| 外表面形状 | B | B |
