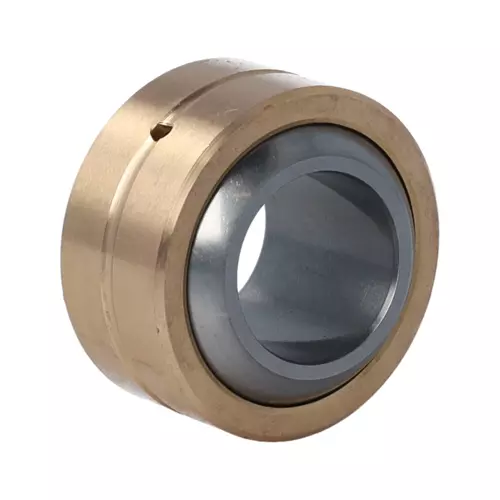

INA GE22-PB轴承代号说明
G
E
2
2
-
P
B
GE：向心关节轴承
22：内径代号，公称内径：22 mm，若为英制，请参见尺寸表
-PB：需维护向心关节轴承，ISO12240-4 标准尺寸K系列
GE：
向心关节轴承
22：
内径代号，公称内径：22 mm，若为英制，请参见尺寸表
-PB：
需维护向心关节轴承，ISO12240-4 标准尺寸K系列
INA GE22-PB轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 22 mm | 轴承内径 |
| D | 42 mm | 轴承外径 |
| B | 28 mm | 内圈宽度 |
| Cr | 38,100 N | 径向额定动载荷 |
| C0r | 95,300 N | 径向额定静载荷 |
| 0.18 kg | 重量 | |
| 尺寸参数 | ||
| C | 20 mm | 外圈宽度 |
| dK | 38.1 mm | 滚珠直径 |
| α | 15 ° | 倾角 |
| r1smin | 0.3 mm | 边缘间距 |
| r2smin | 0.6 mm | 边缘间距 |
| dOT | 0.021 mm | 轴承内径，上公差 |
| dUT | 0 mm | 轴承内径，下公差 |
| dT | H7 mm | 轴承内径，公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.011 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| Gr | 0,006 - 0,035 mm | 径向游隙 |
| BUT | -0.12 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| da max | 25.8 mm | 连接测量内圈 |
| Da min | 34 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -60 °C | 最低工作温度 |
| Tmax | 250 °C | 最高工作温度 |
INA GE22-PB轴承后缀
| 密封 | 不带 | |
| 径向游隙 | CN | CN 游隙（普通游隙） |
