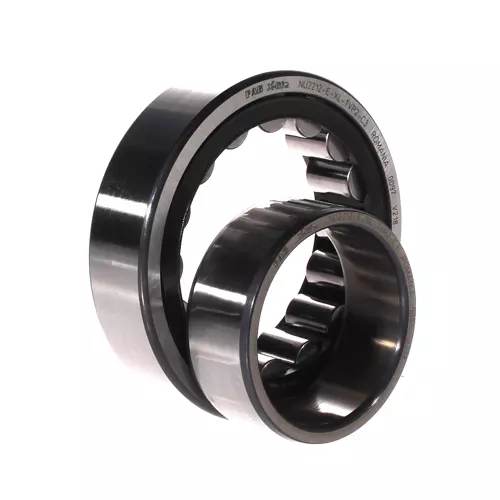

FAG NU2212-E-XL-TVP2-CNL轴承代号说明
N
U
2
2
1
2
-
E
-
X
L
-
T
V
P
2
-
C
N
L
NU：单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：宽度系列：2系列
2：直径系列：2系列
12：内径：60 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-TVP2：玻璃纤维增强尼龙 66 材质，实体窗式保持架
-CNL：CN 游隙的下 1/3
NU：
单列圆柱滚子轴承（内圈无挡边，外圈双挡边）
2：
宽度系列：2系列
2：
直径系列：2系列
12：
内径：60 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-TVP2：
玻璃纤维增强尼龙 66 材质，实体窗式保持架
-CNL：
CN 游隙的下 1/3
FAG NU2212-E-XL-TVP2-CNL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 110 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 152,000 N | 径向额定动载荷 |
| C0r | 153,000 N | 径向额定静载荷 |
| Cur | 28,000 N | 径向疲劳极限载荷 |
| nG | 8,900 1/min | 极限转速 |
| nϑr | 4,300 1/min | 参考转速 |
| 1.06 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| s | 1.6 mm | 轴向位移 |
| E | 100 mm | 外圈滚道直径 |
| F | 72 mm | 内圈滚道直径 |
| D1 min | 96.1 mm | 外圈最小挡边直径 |
| 安装参数 | ||
| da min | 69 mm | 轴肩最小直径 |
| da max | 71 mm | 轴肩最大直径 |
| db min | 75 mm | 最小轴肩 |
| Da max | 101 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| ra1 max | 1.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG NU2212-E-XL-TVP2-CNL轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | TVP2 | 尼龙 66 材质实心保持架 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
FAG NU2212-E-XL-TVP2-CNL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NU2212-E-XL-TVP2轴承 | ￥158.92元 | - | 1655 |
| FAG NU2212-E-XL-TVP2-C3轴承 | ￥199.52元 | - | 340 |
| FAG NU2212-E-TVP2轴承 | ￥236.64元 | - | 103 |
| FAG NU2212-E-TVP2-C3轴承 | ￥272.6元 | - | 500 |
| FAG NU2212-E-XL-M1轴承 | ￥380.48元 | - | 409 |
| FAG NU2212-E-XL-M1-C3轴承 | ￥383.96元 | - | 208 |
| FAG NU2212E.M1.C3轴承 | ￥662.36元 | - | 10 |
