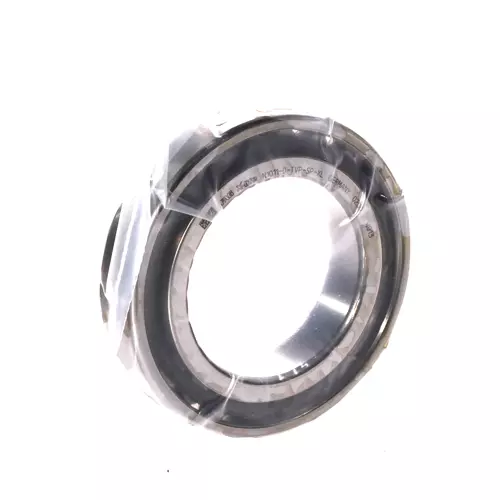

FAG N1011-D-TVP-SP-XL轴承代号说明
N
1
0
1
1
-
D
-
T
V
P
-
S
P
-
X
L
N：单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：宽度系列：1系列
0：直径系列：0系列
11：内径：55 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：X-life 长寿命轴承标记
N：
单列圆柱滚子轴承（内圈双挡边，外圈无挡边）
1：
宽度系列：1系列
0：
直径系列：0系列
11：
内径：55 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-SP：
特殊精度等级 SP级，尺寸精度相当于 P5级，旋转精度相当于 P4级
-XL：
X-life 长寿命轴承标记
FAG N1011-D-TVP-SP-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 55 mm | 内径 |
| D | 90 mm | 外径 |
| B | 18 mm | 宽度 |
| Cr | 48,000 N | 径向额定动载荷 |
| C0r | 48,500 N | 径向额定静载荷 |
| Cur | 7,900 N | 径向疲劳极限载荷 |
| nG Grease | 12,600 1/min | 极限转速-脂润滑 |
| nG Oil | 14,800 1/min | 极限转速-油润滑 |
| 391 g | 重量 | |
| 尺寸参数 | ||
| r1 min | 1 mm | 最小倒角尺寸 |
| s1 | 3.4 mm | 轴向位移 |
| s2 | 3.4 mm | 轴向位移 |
| E | 81 mm | 外圈滚道直径 |
| 安装参数 | ||
| da | 65 mm | 轴肩直径 |
| h12 | 轴肩直径公差 | |
| Da | 82.2 mm | 壳体肩部直径 |
| H12 | 壳体肩部直径公差 | |
| Etk 1 nom | 79.3 mm | 最小节圆直径 |
| ra1 max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
