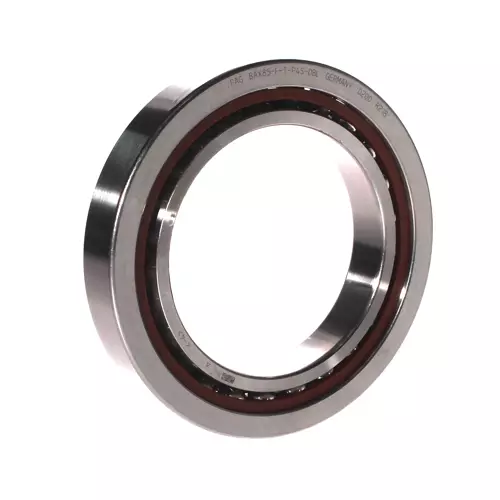

FAG BAX85-F-T-P4S-DBL轴承代号说明
B
A
X
8
5
-
F
-
T
-
P
4
S
-
D
B
L
BAX：高转速推力角接触球轴承
85：公称内径代号，内径：85mm
-F：接触角 30°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-DB：双面背对背配对
L：轻预紧
BAX：
高转速推力角接触球轴承
85：
公称内径代号，内径：85mm
-F：
接触角 30°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-DB：
双面背对背配对
L：
轻预紧
FAG BAX85-F-T-P4S-DBL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 85 mm | 内径 |
| D | 130 mm | 外径 |
| 2B | 40.5 mm | 宽度 |
| Ca | 41,000 N | 基本额定动载荷，轴向 |
| C0a | 92,000 N | 基本额定静载荷，轴向 |
| Cua | 8,200 N | 极限疲劳载荷，轴向 |
| nG Grease | 7,500 1/min | 极限转速-脂润滑 |
| nG Oil | 11,000 1/min | 极限转速-油润滑 |
| 1.98 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 | 0.6 mm | 最小倒角尺寸 |
| α | 30 ° | 接触角 |
| 安装参数 | ||
| da | 96 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 118.5 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.6 mm | 最大凹槽半径 |
| ra1 | 0.6 mm | 咬边半径 ra1 max |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 220 N | 轻预紧 |
| FV M | 922 N | 中预紧 |
| KaE L | 630 N | 轻升力 |
| KaE M | 2,688 N | 中升力 |
| ca L | 213 N/µm | 轻轴向刚度 |
| ca M | 354 N/µm | 中轴向刚度 |
