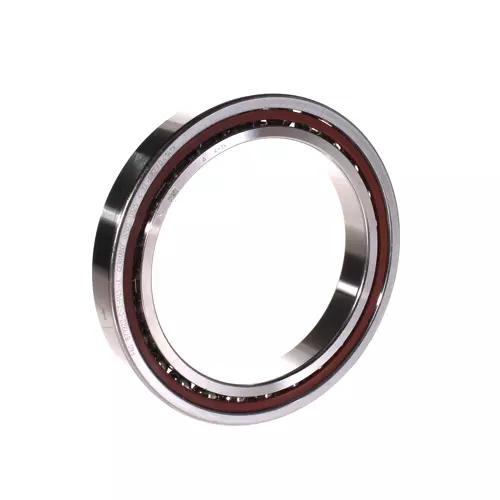

FAG B71922-C-T-P4S-UL轴承代号说明
B
7
1
9
2
2
-
C
-
T
-
P
4
S
-
U
L
B：标准钢球轴承
7：角接触球轴承
19：尺寸系列：19系列
22：内径：110 mm
-C：接触角 15°
-T：外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：单个轴承，万能配对
L：轻预紧
B：
标准钢球轴承
7：
角接触球轴承
19：
尺寸系列：19系列
22：
内径：110 mm
-C：
接触角 15°
-T：
外圈引导，酚醛增强纤维层压尼龙窗式保持架
-P4S：
FAG标准，P4S级精度，高过 DIN620 标准 P4级
-U：
单个轴承，万能配对
L：
轻预紧
FAG B71922-C-T-P4S-UL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 150 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 61,000 N | 径向额定动载荷 |
| C0r | 47,000 N | 径向额定静载荷 |
| Cur | 4,350 N | 径向疲劳极限载荷 |
| nG Grease | 8,500 1/min | 极限转速-脂润滑 |
| nG Oil | 13,000 1/min | 极限转速-油润滑 |
| 0.85 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
| 安装参数 | ||
| da | 117 mm | 轴肩直径 |
| da | h12 | 轴肩径向游隙 |
| Da | 143 mm | 外圈肩径 |
| Da | H12 | 外圈径向游隙 |
| ra max | 0.6 mm | 最大凹槽半径 |
| ra1 max | 0.6 mm | 最大凹槽半径 |
| Etk min | 122.4 mm | 最小喷射节距 |
| Etk max | 126.4 mm | 最大喷射节距 |
| Etk1 min | 122.4 mm | 最小喷射节距 |
| Etk1 max | 126.4 mm | 最大喷射节距 |
| a | 27.4 mm | 压力锥顶点之间的距离 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 附加附件 | ||
| FV L | 314 N | 轻预紧 |
| FV M | 1,038 N | 中预紧 |
| FV H | 2,102 N | 重预紧 |
| KaE L | 961 N | 轻升力 |
| KaE M | 3,415 N | 中升力 |
| KaE H | 7,373 N | 重升力 |
| ca L | 96.1 N/µm | 轻轴向刚度 |
| ca M | 163 N/µm | 中轴向刚度 |
| ca H | 232 N/µm | 重轴向刚度 |
FAG B71922-C-T-P4S-UL轴承后缀及相关产品推荐
| 接触角 | C | 接触角 15° |
| 润滑方式 | 不带 | |
| 密封 | 不带 | |
| 外部轮廓 | 标准 | |
| 保持架 | T | 层压织物保持架 |
| 公差等级 | P4S | 公差等级 P4S级（FAG标准），优于 DIN 620 标准的 P4级 |
| 轴承组 | U | 单轴承 |
| 预紧 | L | 轻预紧 |
