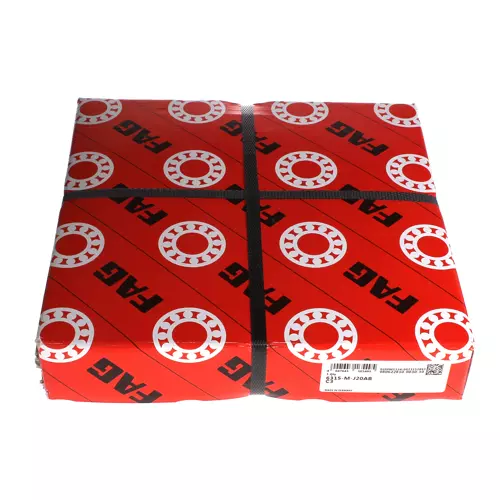

FAG 6315-M-J20AB-C3轴承代号说明
6
3
1
5
-
M
-
J
2
0
A
B
-
C
3
6：深沟球轴承
3：尺寸系列：03系列
15：内径：75 mm
-M：滚动体引导，实体黄铜保持架
-J20AB：电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
3：
尺寸系列：03系列
15：
内径：75 mm
-M：
滚动体引导，实体黄铜保持架
-J20AB：
电绝缘轴承标记，击穿电压：1kVDC，外圈绝缘涂层厚度：100μm
-C3：
C3 游隙（大于 CN 游隙）
FAG 6315-M-J20AB-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 75 mm | 内径 |
| D | 160 mm | 外径 |
| B | 37 mm | 宽度 |
| Cr | 123,000 N | 径向额定动载荷 |
| C0r | 77,000 N | 径向额定静载荷 |
| Cur | 4,850 N | 径向疲劳极限载荷 |
| nG | 8,200 1/min | 极限转速 |
| nϑr | 5,800 1/min | 参考转速 |
| 3.74 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 133.8 mm | 外圈肩径 |
| d1 | 101.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 87 mm | 轴肩最小直径 |
| Da max | 148 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 13.2 | 计算系数 |
