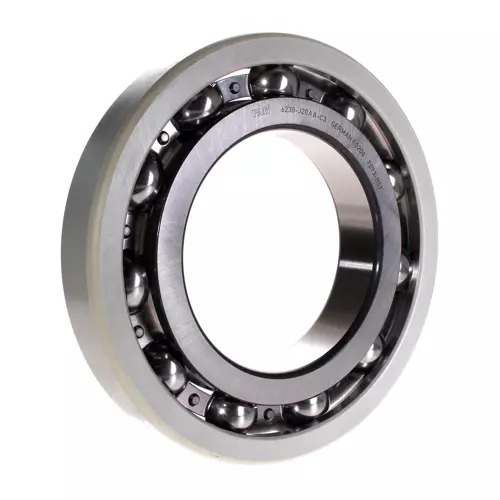

FAG 6230-J20AA-C3轴承代号说明
6
2
3
0
-
J
2
0
A
A
-
C
3
6：深沟球轴承
2：尺寸系列：02系列
30：内径：150 mm
-J20AA：电绝缘轴承标记，击穿电压：3kVDC，外圈绝缘涂层厚度：200μm
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
2：
尺寸系列：02系列
30：
内径：150 mm
-J20AA：
电绝缘轴承标记，击穿电压：3kVDC，外圈绝缘涂层厚度：200μm
-C3：
C3 游隙（大于 CN 游隙）
FAG 6230-J20AA-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 150 mm | 内径 |
| D | 270 mm | 外径 |
| B | 45 mm | 宽度 |
| Cr | 187,000 N | 径向额定动载荷 |
| C0r | 168,000 N | 径向额定静载荷 |
| Cur | 8,100 N | 径向疲劳极限载荷 |
| nG | 3,350 1/min | 极限转速 |
| nϑr | 3,350 1/min | 参考转速 |
| 10.3 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 229.8 mm | 外圈肩径 |
| d1 | 191.6 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 164 mm | 轴肩最小直径 |
| Da max | 256 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| f | 15.2 | 计算系数 |
