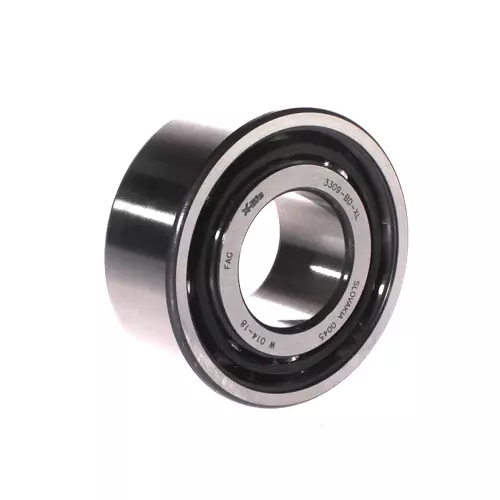

FAG 3309-BD-XL轴承

更新日期：2025-01-22 16:55:18

1877彩票市场价：￥365.4元

销售价：电话咨询

库存：10套

FAG 3309-BD-XL轴承属于双列角接触球轴承1877彩票 33..-BD-XL 系列，X-life 品质，带钢板保持架。

后缀列表：【-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号】【-X：-XL：X-life 长寿命轴承标记】【L：轻预紧】。

技术研究如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：LZ8592809。

产品咨询如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。

咨询热线
135 0411 3081

电话咨询电话/微信（长按复制）
13504113081

FAG 3309-BD-XL轴承代号说明

3

3

0

9

-

B

D

-

X

L

3：双列角接触球轴承

3：尺寸系列：03系列

09：内径：45 mm

-BD：改进的内部结构，接触角25°，没有装球缺口，D：未知代号

-X：-XL：X-life 长寿命轴承标记

L：轻预紧

3：

双列角接触球轴承

3：

尺寸系列：03系列

09：

内径：45 mm

-BD：

改进的内部结构，接触角25°，没有装球缺口，D：未知代号

-X：

-XL：X-life 长寿命轴承标记

L：

轻预紧

FAG 3309-BD-XL轴承尺寸、参数与图纸

主要尺寸&性能数据
d	45 mm	内径
D	100 mm	外径
B	39.7 mm	宽度
C_r	72,000 N	径向额定动载荷
C_0r	54,000 N	径向额定静载荷
C_ur	3,700 N	径向疲劳极限载荷
n_G	7,300 1/min	极限转速
n_ϑr	6,700 1/min	参考转速
	1.34 kg	重量
尺寸参数
r_min	1.5 mm	最小倒角尺寸
D₁	84.4 mm	外圈肩径
d₁	65.5 mm	内圈肩径
a	57.8 mm	压力锥顶点之间的距离
α	30 °	接触角
安装参数
d_{a min}	54 mm	轴肩最小直径
D_{a max}	91 mm	壳肩最大直径
r_{a max}	1.5 mm	最大倒角半径
工作温度
T_min	-30 °C	最低工作温度
T_max	150 °C	最高工作温度

FAG 3309-BD-XL轴承后缀及相关产品推荐

润滑方式	不带	轴承未润滑
密封	不带	开式
保持架	J	钢板
公差等级	P6	P6 级精度，优于普通精度
轴向游隙	CN	CN 游隙
热稳定性	S0	轴承可承受最高温 150°
设计变量	BD	BD 型
