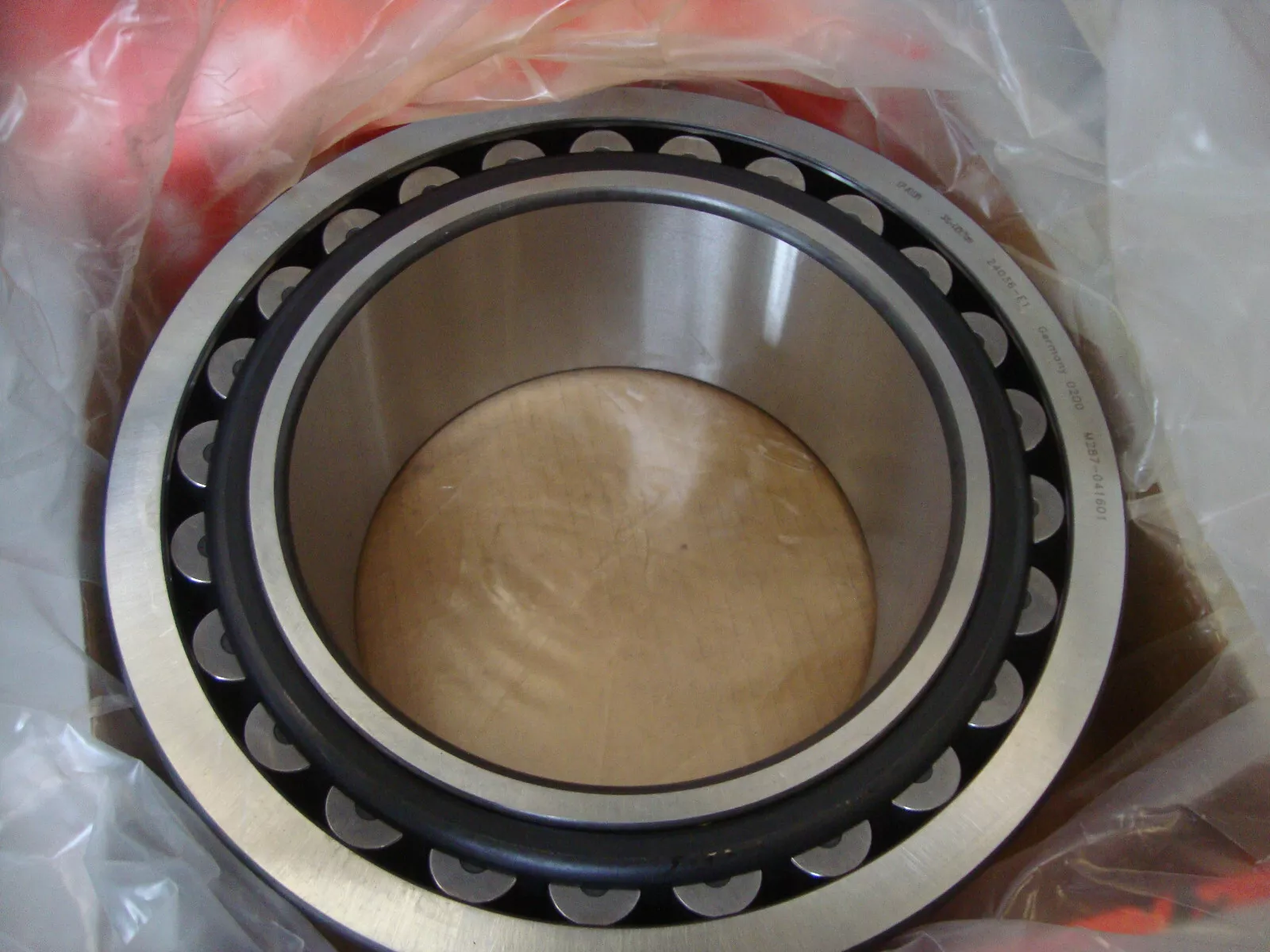

FAG 24036-BE-XL-C3轴承代号说明
2
4
0
3
6
-
B
E
-
X
L
-
C
3
2：调心滚子轴承
4：宽度系列：4系列
0：直径系列：0系列
36：内径：180 mm
-BE：最大容量设计
-XL：X-life 长寿命轴承标记
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
0：
直径系列：0系列
36：
内径：180 mm
-BE：
最大容量设计
-XL：
X-life 长寿命轴承标记
-C3：
C3 游隙（大于 CN 游隙）
FAG 24036-BE-XL-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 180 mm | 内径 |
| D | 280 mm | 外径 |
| B | 100 mm | 宽度 |
| Cr | 1,130,000 N | 径向额定动载荷 |
| C0r | 1,770,000 N | 径向额定静载荷 |
| Cur | 185,000 N | 径向疲劳极限载荷 |
| nG | 2,200 1/min | 极限转速 |
| nϑr | 1,420 1/min | 参考转速 |
| 22.414 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 244.6 mm | 外圈内径 |
| d2 | 201.7 mm | 内圈滚道直径 |
| ds | 4.8 mm | 润滑孔直径 |
| ns | 9.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 190.2 mm | 轴肩最小直径 |
| Da max | 269.8 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.32 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.1 | 动态轴向载荷系数 |
| Y2 | 3.13 | 动态轴向载荷系数 |
| Y | 2.06 | 静态轴向载荷系数 |
FAG 24036-BE-XL-C3轴承后缀及相关产品推荐
| 设计 | BE | 带中心唇环 |
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | JPB | 钣金保持架 |
| 径向游隙 | CN | CN 游隙 |
| 润滑方式 | 标准 | |
| 特殊材质 | W209B | 内圈由表面硬化钢制成 |
