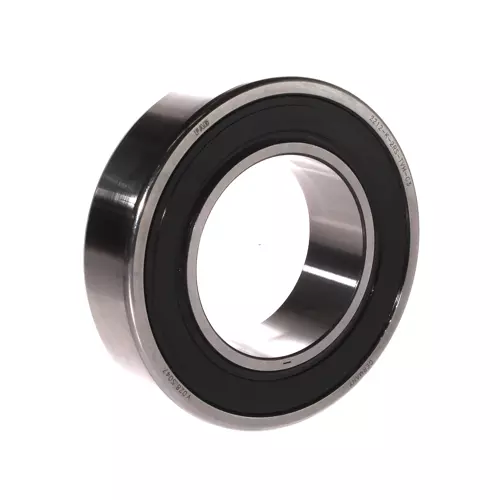

FAG 2212-K-2RS-TVH-C3轴承代号说明
2
2
1
2
-
K
-
2
R
S
-
T
V
H
-
C
3
2：加宽型自调心球轴承
2：ISO标准02系列
12：内径：60 mm
-K：锥孔，锥角 1:12
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
2：
加宽型自调心球轴承
2：
ISO标准02系列
12：
内径：60 mm
-K：
锥孔，锥角 1:12
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 2212-K-2RS-TVH-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 60 mm | 内径 |
| D | 110 mm | 外径 |
| B | 28 mm | 宽度 |
| Cr | 30,500 N | 径向额定动载荷 |
| C0r | 11,500 N | 径向额定静载荷 |
| Cur | 730 N | 径向疲劳极限载荷 |
| nG | 3,450 1/min | 极限转速 |
| 1.023 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D2 | 99.5 mm | 外圈口径 |
| d2 | 70.4 mm | 内圈口径 |
| 安装参数 | ||
| da min | 69 mm | 轴肩最小直径 |
| da max | 75 mm | 轴肩最大直径 |
| Da max | 101 mm | 壳肩最大直径 |
| db min | 64 mm | 套筒最小空腔直径 |
| Ba min | 5 mm | 套筒最小空腔宽度 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| e | 0.18 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.47 | 动态轴向载荷系数 |
| Y2 | 5.37 | 动态轴向载荷系数 |
| Y | 3.64 | 静态轴向载荷系数 |
| 附加附件 | ||
| H312 | 紧定套 | |
FAG 2212-K-2RS-TVH-C3轴承后缀及相关产品推荐
| 润滑方式 | GA13 | D>62mm轴承使用的标准润滑脂 |
| 密封 | 2RS | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙） |
| 内孔型式 | K | 锥孔 |
