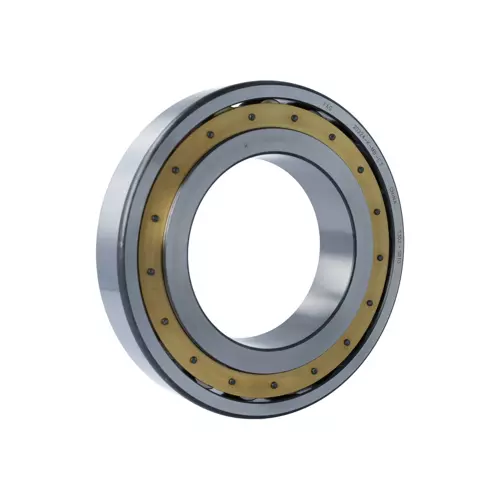

FAG 20224-K-MB-C3轴承代号说明
2
0
2
2
4
-
K
-
M
B
-
C
3
2：鼓形滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
24：内径：120 mm
-K：锥孔，锥角 1:12
-MB：内圈引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
2：
鼓形滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
24：
内径：120 mm
-K：
锥孔，锥角 1:12
-MB：
内圈引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 20224-K-MB-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 215 mm | 外径 |
| B | 40 mm | 宽度 |
| Cr | 305,000 N | 径向额定动载荷 |
| C0r | 415,000 N | 径向额定静载荷 |
| Cur | 38,500 N | 径向疲劳极限载荷 |
| nG | 3,350 1/min | 极限转速 |
| 6.41 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 191.1 mm | 外圈内径 |
| 安装参数 | ||
| da min | 132 mm | 轴肩最小直径 |
| Da max | 203 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| da max | 143 mm | 轴肩最大直径 |
| db min | 127 mm | 套筒最小空腔直径 |
| Ba min | 13 mm | 套筒最小空腔宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 附加附件 | ||
| H3024 | 紧定套 | |
FAG 20224-K-MB-C3轴承后缀及相关产品推荐
| 内孔型式 | K | 锥孔，锥角1:12 |
| 保持架 | MB | 实心黄铜保持架 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙） |
