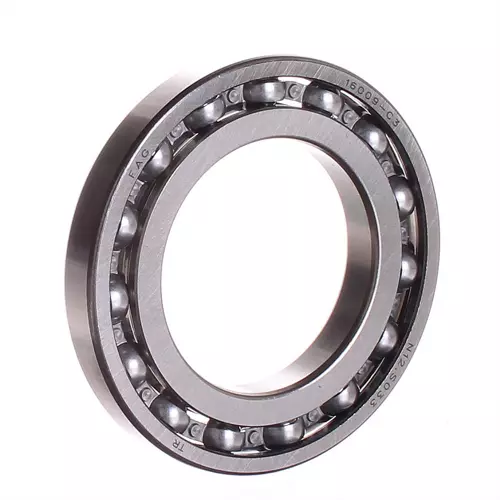

FAG 16009-A-C3#E轴承代号说明
1
6
0
0
9
-
A
-
C
3
#
E
16：深沟球轴承
0：尺寸系列：10系列
09：内径：45 mm
-A：改进的内部结构设计
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
16：
深沟球轴承
0：
尺寸系列：10系列
09：
内径：45 mm
-A：
改进的内部结构设计
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
FAG 16009-A-C3#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 75 mm | 外径 |
| B | 10 mm | 宽度 |
| Cr | 15,540 N | 径向额定动载荷 |
| C0r | 12,250 N | 径向额定静载荷 |
| Cur | 720 N | 径向疲劳极限载荷 |
| nG | 13,100 1/min | 极限转速 |
| nϑr | 6,900 1/min | 参考转速 |
| 0.16 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D1 | 67 mm | 外圈肩径 |
| d1 | 57 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 48.2 mm | 轴肩最小直径 |
| Da max | 71.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 16 | 计算系数 |
FAG 16009-A-C3#E轴承后缀及相关产品推荐
| 内部设计优化 | A | A 型 |
| 保持架 | JN | 钢板 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
FAG 16009-A-C3#E轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 16009-A轴承 | ￥75.4元 | - | 30 |
| FAG 16009轴承 | ￥106.72元 | - | 13 |
| FAG 16009-C3轴承 | ￥112.52元 | - | 78 |
